Glasparti 3086 grundar sig på en beprövad och stabil konstruktion med 86 mm djupa profiler. Dessa är grundisolerade med 42 mm glasfiberarmerade polyamidlister. För optimal energiprestanda används Glasparti 3086 SX med isolerstavar Sapa Thermo N9 i profilerna. Fals för glas 20-56 (64) mm.
Glasytor som är oskyddade och placerade så att personer kan komma i kontakt med dem, ska utformas så att risken för personskador begränsas. De glasytor som avses skall dimensioneras för dynamisk påverkan av en människa. Beakta gällande normer och krav.

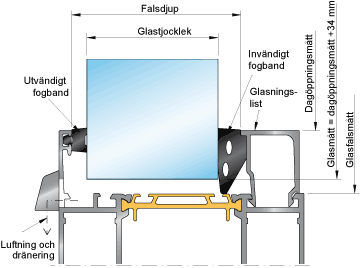

Funktionsmått
Glas eller fyllningar med tjocklek 20-64 mm
Illustrationen visar de olika funktionsmått som är etablerade i fönsterbranschen och enligt MTK. Fogbanden är utförda av EPDM-gummi och finns i flera utföranden.
Vissa delar av partiet kan eller måste förses med fyllningar. Viktigt att tänka på är underlaget och ytskiktet till dem.
Exemplet visar fyllning F2
Fyllning F1
1,5 mm aluminiumplåt
60 mm isolering
1,5 mm aluminiumplåt
U-värde mittpunkt ner till 0,54 W/m²K. Lämplig vid låg mekanisk påverkan t.ex. högt placerad fyllning.
Fyllning F2
1,5 mm aluminiumplåt
4,8 mm board
50 mm isolering
4,8 mm board
1,5 mm aluminiumplåt
U-värde mittpunkt ner till 0,61 W/m²K. Lämplig vid måttlig mekanisk påverkan t.ex. lågt placerad fyllning.
Fyllning F3
1,5 mm aluminiumplåt
50 mm isolering
10 mm trä berskiva
1,5 mm aluminiumplåt
U-värde mittpunkt ner till 0,61 W/m²K. Lämplig vid hög mekanisk påverkan utifrån.
Här kan du enkelt ladda ner elevationer och sektioner i .dwg-/.dxf-format:
1. Välj utförande genom att klicka på önskad text över elevationerna.
2. Klicka sedan på elevationen som är aktuell för dig.
3. Nedanför syns nu en lite större elevation med klickbara siffror. Klicka på valfri siffra för att komma åt sektionen (cross section). Ibland finns det flera sektioner som du når genom att skrolla till höger.
4. Du kan ladda ner valfri DWG- eller DXF-fil, en för varje sektion. (Save as dwg/dxf)
5. Du kan även klicka på sektionen så blir den större samt kompletteras med måttsättning och artikelnummer.
