Fasader / glastak

SAPA 4150

SSG - Structural Sealant Glazing

System för släta helglasade fasader

Beskrivning

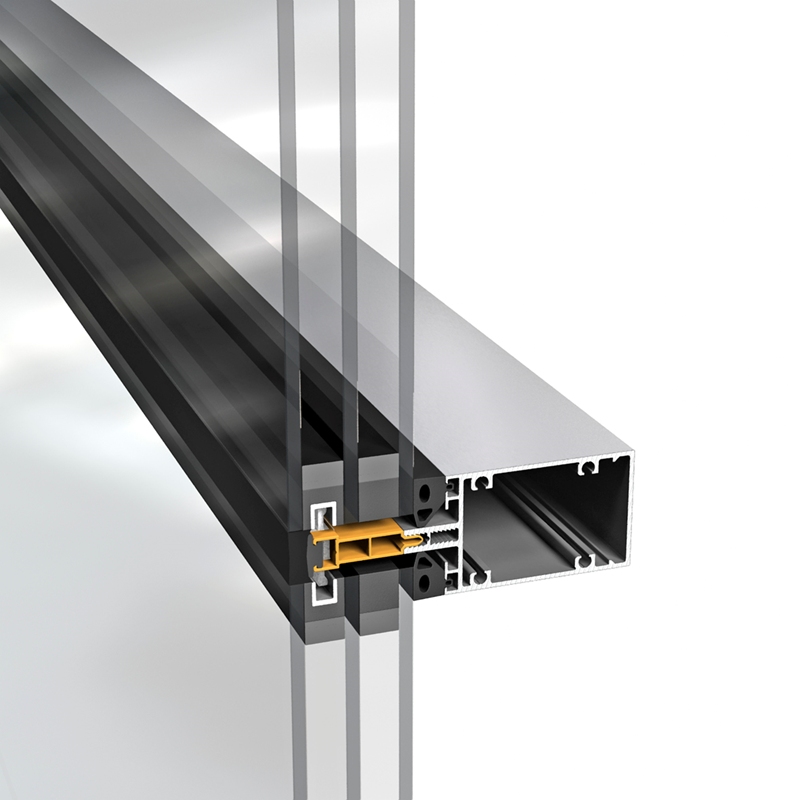

4150 SSG, Structural Glazing  består av isolerade, 50 mm breda aluminiumprofiler. Systemet bygger på 2- eller 3-glas isolerruta med varm kant och en specialanpassad montageprofil för infästningsbeslagen. Glasen förankras med monteringsbeslagen i stomprofilen. Vädertätning mellan glasen görs med godkänd fogmassa, vanligen svart. Det inre fogbandets och isolatorns konstruktion optimerar isoleringen i profilerna.

Profilerna är utformade för att ge stabilitet mot dimensionerande laster och de sammanfogas med dolda förband. Systemet omfattar även öppningsbara enheter som enkelt integreras. U-värden för fasad ska redovisas för hela fasaden.

Denna produkt är tillverkad av Hydro CIRCAL® återvunnet aluminium. Läs mer här

Broschyrer
SAPA Fasadkomplement
Sapa Fasad Dekorprofiler
SAPA Fasad 4150 SSG

Produktfördelar

UTFÖRANDE

  • Välisolerade profiler.
  • Öppningsbart fönster med dold båge
  • Dörrar. Slag- och skjutdörrar kan enkelt anslutas.

PRESTANDA

  • Klassificerad. Enligt gällande EN-standarder.

DESIGN

  • Stomprofiler i flera former. Rektangulära (35-300 mm profildjup), I- och T-profiler ger stor frihet för interiör gestaltning.

Mer information

DESIGN OCH TILLVAL

Fyllning

Glas

Glasytor som är oskyddade och placerade så att personer kan komma i kontakt med dem, ska utformas så att risken för personskador begränsas. De glasytor som avses skall dimensioneras för dynamisk påverkan av en människa. Beakta gällande normer och krav.

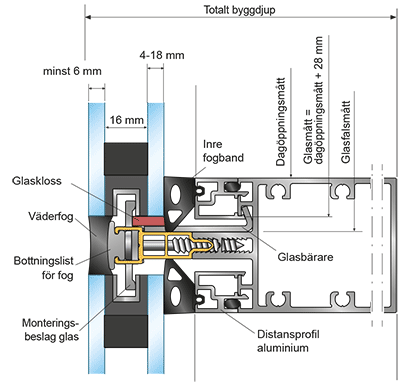

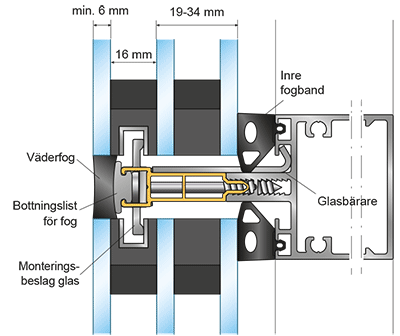

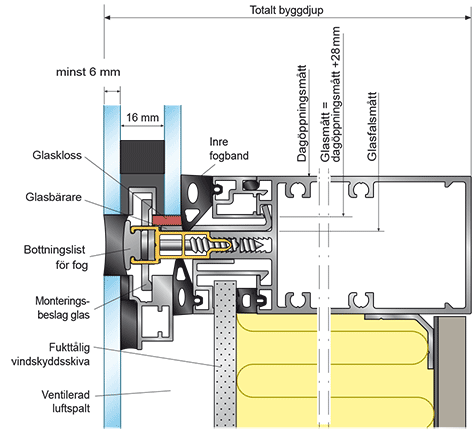

Illustrationen visar de olika funktionsmått som är etablerade i fönsterbranschen och enligt MTK. Fogbanden är utförda av EPDM-gummi och finns i flera utföranden.

Öppningsbara enheter

Fasadsystemet kan enkelt kompletteras med öppningsbart utåtgående Fasadfönster 4074 samt Dörrar 2086.
Fasadfönster 4074 är anpassat för integrering i fasadsystemet. Fönstret kan utföras som horisontellt- eller vertikalt glidhängt utåtgående.

Dörrsystem 2086 finns för inåt- respektive utåtgående, enkel- och dubbeldörrar. Entréskjutdörrar kan även utföras.

- Profildjup 86 mm
- Isolerade aluminiumprofiler
- Fals för 2-glas isolerruta

U-värden glasfasader

Formel för beräkning av fasadens totala U-värde med hänsysn till glas, profilandel och linjärfaktor för randzonseffekt.

Ufasad = ( Ag * Ug + Af * Uf + Ig * ψg ) / ( Ag + Af )

ELEVATIONER OCH DWG-DETALJER

Här kan du enkelt ladda ner elevationer och sektioner i .dwg-/.dxf-format:
1. Välj utförande genom att klicka på önskad text över elevationerna.
2. Klicka sedan på elevationen som är aktuell för dig.
3. Nedanför syns nu en lite större elevation med klickbara siffror. Klicka på valfri siffra för att komma åt sektionen (cross section). Ibland finns det flera sektioner som du når genom att skrolla till höger.
4. Du kan ladda ner valfri DWG- eller DXF-fil, en för varje sektion. (Save as dwg/dxf)
5. Du kan även klicka på sektionen så blir den större samt kompletteras med måttsättning och artikelnummer.

A4150-1051 10111617781828384
Save this elevation as: dwg / dxf
Click on number to view the details
A4150-1058 110163
Save this elevation as: dwg / dxf
Click on number to view the details
A4150-1048 101417212223313234
Save this elevation as: dwg / dxf
Click on number to view the details
A4150-1052 101216212223313234
Save this elevation as: dwg / dxf
Click on number to view the details
A4150-1057 110163
Save this elevation as: dwg / dxf
Click on number to view the details
A4150-1016 110121314162212223345681828384
Save this elevation as: dwg / dxf
Click on number to view the details
A4150-1049 11012121635
Save this elevation as: dwg / dxf
Click on number to view the details

Teknisk information

Ange rätt material

Nu kan ni göra en liten och enkel insats som har en stor miljöpåverkan. Genom att inkludera nedan tilläggstext i er specifikation bidrar ni till ett mer miljövänligt byggande och säkerhetsställer att ert projekt får det bästa möjliga materialet vi kan erbjuda:

"Materialet i fasadsystemet skall vara EPD-certifierat aluminium med låg miljöpåverkan av typ CIRCAL 75R eller likvärdigt, tillverkat av minst 75% uttjänt och återvunnet aluminium från rivningsmaterial."

Önskar ni bygga hållbart och miljövänligt?

Som aluminiumexperter har vi tagit fram vår miljövänligaste aluminiumlegering någonsin: CIRCAL 75R. Den är gjort på minst 75% uttjänt och återvunnet aluminium av rivningsbyggmaterial som vi har smält om till nytt aluminium. Resultatet är att det innehåller betydligt mindre växthusgaser än genomsnittet; endast 2,3 kg CO2/kg Al att jämföra med ett världsgenomsnitt på 18 kg CO2/kg Al. Dessutom garanterar vi dess egenskaper genom oberoende certifiering av DNV GL och med EPD-miljödeklaration som bevis.

Det kallar vi för miljöfördelar - tillsammans kan vi bygga Sverige hållbarare!

Projekt med fasader / glastak SAPA 4150

Kungälvs sjukhus, Kungälv

Sweden

SAPA-producent: GlasLindberg Fasad AB

Foto: Bert Leandersson

Lindeberghemmet, Norge

Norway

SAPA-kund: H-Fasader GlassTeam AS

Foto: Daniel Hundven-Clements

Valla Vårdboende, Linköping

Sweden

SAPA-producenter: ALAB Aluman AB

Foto: Göran Billeson

Aura, Malmö

Sweden

SAPA kund: GlasLindberg
Byggherre: SKANSKA
Arkitekt: Dorte Mandrup
SAPA produkter: Som nämnt nedan 1086, 2086 och 4150. Även Glastak 5050

Sompasaari, Finland

Finland

Byggherre: Lemminkäinen Talo Oy

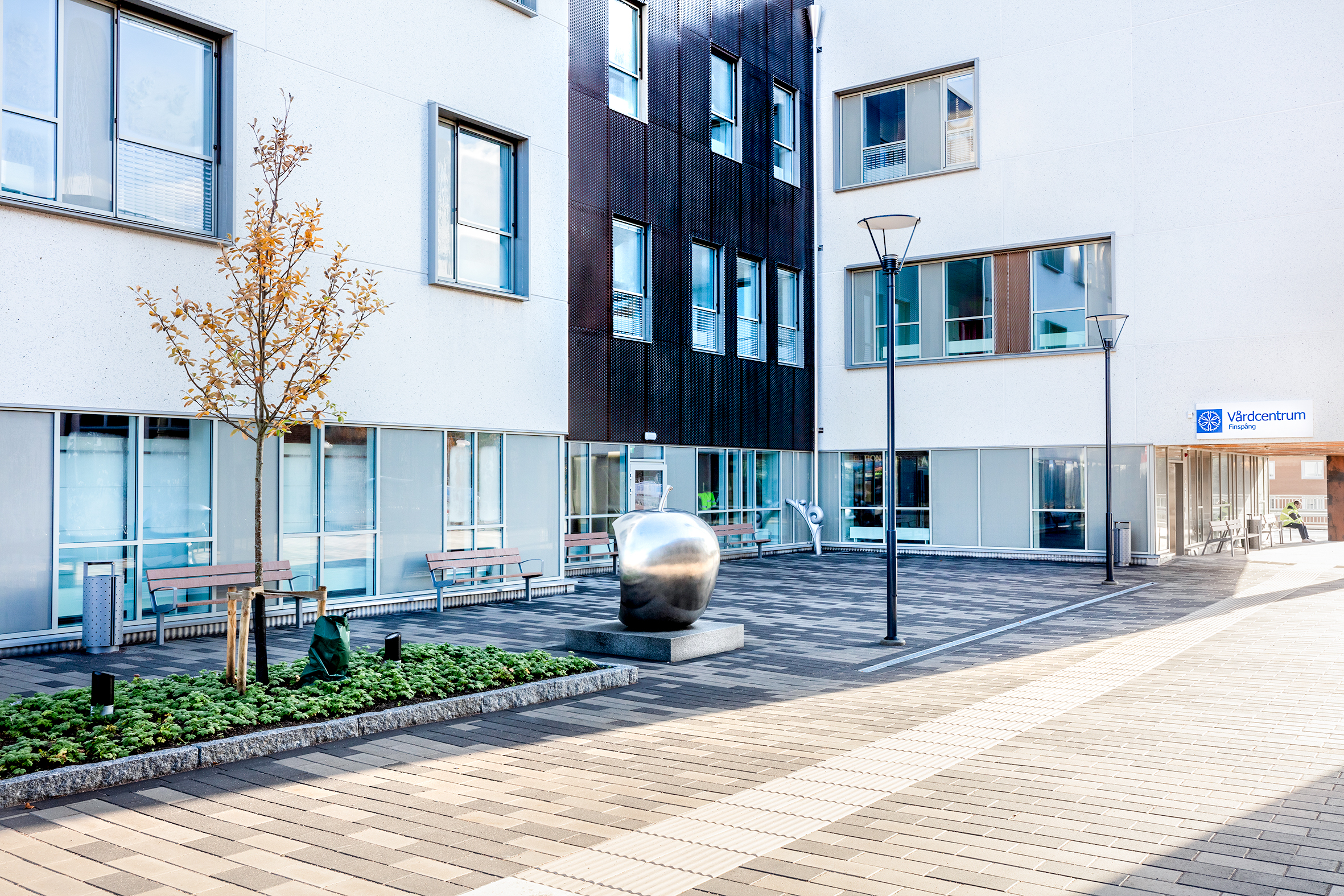

Finspång Vårdcentrum, Finspång
