Julkisivut /valokatot

SAPA 5050 SG

SG - Minilasituslista

Julkisivujärjestelmä minimalistisilla lasilistoilla

Ominaisuudet

5050 SG, System Glazing perustuu eristettyihin 50 mm leveisiin alumiiniprofiileihin.
Ulkopuolen lasituslista on ainoastaan 32 mm leveä sisäpuolen runkoprofiilin ollessa 50 mm leveä. Ulkopuolen lasituslista kiinnitetään uppokantaruuvilla jotka voidaan peittää. Lasikynte 2K- ja 3K- eristyslaseille.

Profiilit on muotoiltu antamaan vakautta mitoittavia voimia vastaan ja liitoksissa käytetään piilokiinnityksiä. Järjestelmää voidaan helposti täydentää avattavilla yksiköillä. Julkisivun U-arvo käsittää koko julkisivua.

Esitteet
5050 SG_FI_ProdBrochure2021.pdf

Tuotteen edut

SOVELLUSTEN MONIPUOLISUUS

  • Hyvin eristetyt profiilit.
  • Runkoprofiilit. Suorakaide, 60-180 mm profiilisyvyys.
  • Avattavat ikkunat piilopuitteella.
  • Ovet. Sarana / liukuovia voidaan yksinkertaisesti liittää.

KORKEA SUORITUSKYKY

  • Luokiteltu. EN- standardien mukaan.

Lisätietoa

Helatoiminnot

U-arvo umpiosat

Umpiosa julkisivussa 5050 SG voidaan toteuttaa ainoastaan Vaku Paneelilla. Alla keskipisteen U-arvo umpiosille. Laskelmat perustuvat voimassa oleviin normeihin ja vaatimuksiin.

Pinta: Lasi, alumiinipelti, teräspelti standardina
Värit: Lasi ja pelti RAL, NCS tai
DB (Akso Nobel)
Koot: Min. 350x350 mm, Max 2400x4500 mm
Äänieristys: Yhdistelmä lasi ja 3 mm teräspelti Rw 42 dB
Palo: Vaku Paneeli luokitellaan palamattomana
U-arvo: 0,29- 0,16 W/m2 K

Lasi

Suojaamattomat lasipinnat joihin henkilöillä on pääsy tulee suunnitella niin että henkilövahinkojen riski rajoitetaan. Kyseiset lasit mitoitetaan kestämään henkilön dynaamista vaikutusta. Huomioi vallitsevat normit ja vaatimukset.

Lasipaksuus 26-41 mm tai 46-51 mm.

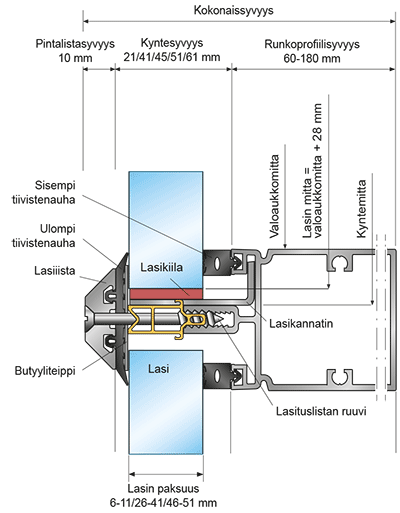

Kuvassa esitetään lasitukseen liittyvät toiminnalliset mitat. Tiivistenauhat valmistetaan EPDM-kumista ja niitä on useita eri mallisia.

Avattavat yksiköt

Julkisivujärjestelmä voidaan helposti täydentää ulosaukeavilla ikkunoilla 4074 sekä ovilla 2086.

Ikkuna 4074 on suunniteltu sopimaan julkisivujärjestelmään. Ikkuna voidaan tehdä vaaka- tai pystysuuntaisesti liukusaranoituna ulosavautuvana.

Ovijärjestelmä 2086 on saatavana sisään- ja ulosaukeavana yksilehtisenä- ja pariovena.

Julkisivuikkuna 4074

- Profiilisyvyys 84 mm
- Eristetyt alumiiniprofiilit
- Kynte 2K -eristyslaseille



Ovet 2086 SX

- Profiilisyvyys 86mm
- Eristetyt alumiiniprofiilit
- Sisään- tai ulosavautuva
- Yksilehtinen- tai pariovi
- Kynte 2K- ja 3K -laseille

U-arvot lasijulkisivussa

Kaava julkisivun kokonais U-arvon laskemiseksi ottaen huomioon lasin, profiiliosuuden ja reuna-alueen lineaarivakiota.

Ujulkisivu = ( Ag * Ug + Af * Uf + Ig * ψg ) / ( Ag + Af )

Alla olevissa linkeissä näytetään julkisivun kokonais U-arvot eri laseille ja välilistoille. Laskelmat perustuvat voimassa oleviin normeihin ja vaatimuksiin ja Curtain Wall EN 13947:2006.

Kuvat ja leikkaukset

A5050-1014 10111617781828384
Save this elevation as: dwg / dxf
Click on number to view the details
A5050-1015 110163
Save this elevation as: dwg / dxf
Click on number to view the details
A5050-1002 10141721222331323334
Save this elevation as: dwg / dxf
Click on number to view the details
A5050-1012 1111316234
Save this elevation as: dwg / dxf
Click on number to view the details
A5050-1013 110163
Save this elevation as: dwg / dxf
Click on number to view the details
A5050-1001 110111213131314141622122345681828384
Save this elevation as: dwg / dxf
Click on number to view the details
A5050-1010 110131314141623456
Save this elevation as: dwg / dxf
Click on number to view the details
A5050-1011 1101212121635
Save this elevation as: dwg / dxf
Click on number to view the details

Tekniset tiedot

Ange rätt material

Nu kan ni göra en liten och enkel insats som har en stor miljöpåverkan. Genom att inkludera nedan tilläggstext i er specifikation bidrar ni till ett mer miljövänligt byggande och säkerhetsställer att ert projekt får det bästa möjliga materialet vi kan erbjuda:

"Materialet i fasadsystemet skall vara EPD-certifierat aluminium med låg miljöpåverkan av typ CIRCAL 75R eller likvärdigt, tillverkat av minst 75% uttjänt och återvunnet aluminium från rivningsmaterial."

Önskar ni bygga hållbart och miljövänligt?

Som aluminiumexperter har vi tagit fram vår miljövänligaste aluminiumlegering någonsin: CIRCAL 75R. Den är gjort på minst 75% uttjänt och återvunnet aluminium av rivningsbyggmaterial som vi har smält om till nytt aluminium. Resultatet är att det innehåller betydligt mindre växthusgaser än genomsnittet; endast 2,3 kg CO2/kg Al att jämföra med ett världsgenomsnitt på 18 kg CO2/kg Al. Dessutom garanterar vi dess egenskaper genom oberoende certifiering av DNV GL och med EPD-miljödeklaration som bevis.

Det kallar vi för miljöfördelar - tillsammans kan vi bygga Sverige hållbarare!

Projektit julkisivut /valokatot SAPA 5050 SG

Villa Jaune, Helsinki

Finland

Object and location: Villa Jaune, Helsinki
Building year: 2013
Architect: Professor Jyrki Tasa, Arkkitehdit NRT Oy
Fabricator: Imera Oy

Facades: Sapa 5050 SG
Glazing bead: vertically 42651, horizontally 42227
Doors: Sapa 2074
Windows: Sapa 1074 SX
Glazed Roof: Sapa 5050
Colour: Powder coating RAL 7011

Photographer: Jussi Tiainen

Kuna Group, Rosersberg

Sweden

Facility: Kuna Group
Place: Rosersberg, Sweden
Construction year: 2010-2011
Architect: Magdalena Kaczynska and Killenkrysset AB
Fabricator: Rockpart

Facades: Sapa 5050 SG
Window wall section: Sapa 4150
Doors: Sapa 2074 and 2050
Surface finish: Powder coating RAL 7015 and RAL 9010 and black anodising Hx-50

Photography: Hans Bonnevier

Cathedral Forum, Lund

Sweden

Facility and town: Cathedral in Lund
Construction year: 2010-2011
Fabricator: Preconal Fasad AB
Proprietor: Cathedral Council in Lund
Architect: Carmen Izquierdo Arkitektkontor AB

Facades: Sapa 4150 SSG, 5050 SG, 4150, Opening windows Sapa 4074 in facade
Windows: Sapa 1074. Outward opening roof lights
Doors: Sapa 2074
Surface finish: Black on the outside and white on the inside

Photography: Åke E:son Lindman

AMOPLANT, Jelgava

Latvia

Facility: AMOPLANT
Construction year: 2008-2009
Proprietor: SIA EKA
Fabricator: SIA Pontium
: Māris Jostiņš, SIA RUP

Facades: Sapa 4150, 5050SG
Windows: Sapa 1074, 4074
Doors: Sapa 2074, 2074 folding
Surface finish: mainly RAL 5007, 1074 windows – RAL 1017

Photography: Hans Bonnevier
