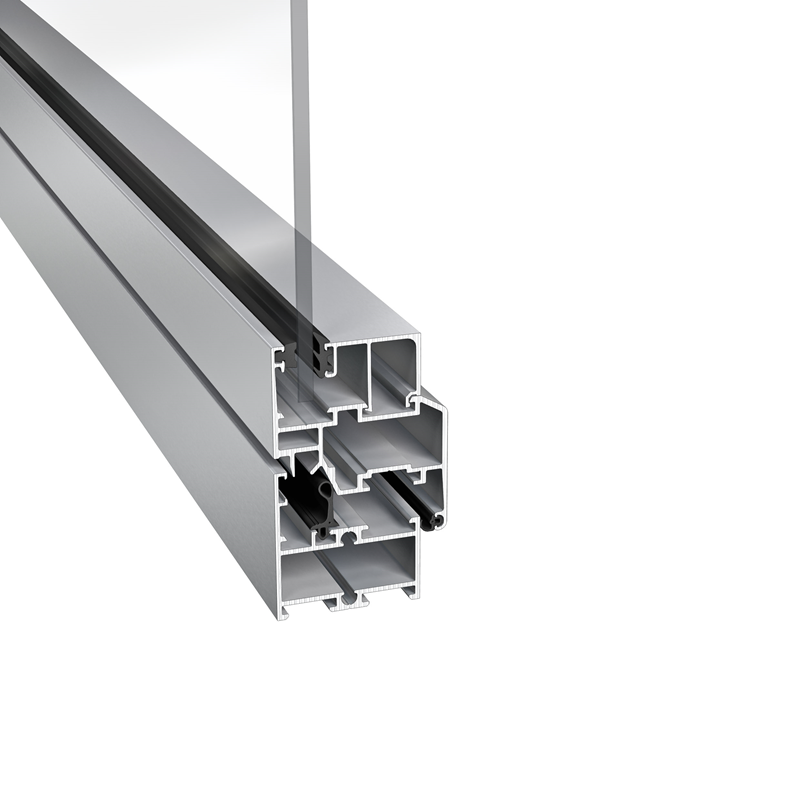

Oisolerade aluminiumprofiler för inåtgående fönster. Profildjupet är 50 mm.
Utföranden. Som singelfönster och som parti i kombination med öppningsbart och fast
Beslag. Sido- under- eller överhängt alternativt undersidohängt
Denna produkt är tillverkad av Hydro CIRCAL® återvunnet aluminium. Läs mer här
Denna produkt är tillverkad av Hydro REDUXA® - Aluminium producerad av förnybar energi. Läs mer här
Undersidohängt inåtgående
Stängt
Vädring, underhängt
Öppet sidohängt
Fönsterbeslag Notter AL 18 alt. dolda gångjärn Notter AL18 VDL
Handtag x6661259
Handtag x6661261
Handtag Sapa S16439
Handtag Sapa S16439 med barnspärr S16441
Handtag Sapa S16438
Underhängt inåtgående
Stängt
Öppet, underhängt
Fönsterbeslag Notter AL 18 alt. dolda gångjärn Notter AL18 VDL
Handtag x6661259
Handtag x6661261
Handtag Sapa S16439
Handtag Sapa S16439 med barnspärr S16441
Handtag Sapa S16438
Sidohängt inåtgående
Stängt
Öppet sidohängt
Fönsterbeslag Notter AL 18 alt. dolda gångjärn Notter AL18 VDL
Handtag x6661259
Handtag x6661261
Handtag Sapa S16439
Handtag Sapa S16439 med barnspärr S16441
Handtag Sapa S16438
Överhängt inåtgående
Stängt
Öppet, överhängt
Fönsterbeslag Notter AL 18
Handtag x6661259
Handtag x6661261
Handtag Sapa S16439
Handtag Sapa S16439 med barnspärr S16441
Handtag Sapa S16438
Handtag
Aluminiumhandtag
Art.nr: Sapa 16439
Aluminiumhandtag med barnspärr
Art.nr: Sapa 16439 Barnspärr Sapa 16441
Aluminiumhandtag låsbart
Art.nr: Sapa 16438
Aluminiumhandtag
Art.nr: Sapa 16126
Aluminiumhandtag låsbart
Art.nr: Sapa 16131
Glasytor som är oskyddade och placerade så att personer kan komma i kontakt med dem, ska utformas så att risken för personskador begränsas. De glasytor som avses skall dimensioneras för dynamisk påverkan av en människa. Beakta gällande normer och krav.
Funktionsmått Glasning
Glastjocklek 3-33 mm
Illustrationen visar de olika funktionsmått som är etablerade i fönsterbranschen och enligt MTK. Fogbanden är utförda av EPDM-gummi och finns i flera utföranden.
Glastjocklek 3-33 mm
Här kan du enkelt ladda ner elevationer och sektioner i .dwg-/.dxf-format:
1. Välj utförande genom att klicka på önskad text över elevationerna.
2. Klicka sedan på elevationen som är aktuell för dig.
3. Nedanför syns nu en lite större elevation med klickbara siffror. Klicka på valfri siffra för att komma åt sektionen (cross section). Ibland finns det flera sektioner som du når genom att skrolla till höger.
4. Du kan ladda ner valfri DWG- eller DXF-fil, en för varje sektion. (Save as dwg/dxf)
5. Du kan även klicka på sektionen så blir den större samt kompletteras med måttsättning och artikelnummer.
Infästning av fönster ska ske i en stabil och anpassad väggkonstruktion. Val av montageprincip avgörs av väggtyp. Antal infästningspunkter och placering beror på fönstrets storlek.
Exempel:
Karminfästning
med vridankarjärn
Karminfästning
med justerbar karmhylsa
Karminfästning
med bult och svetsplatta
