SAPA Fönster 1086

Blockfönster- Inåtgående

Högisolerat inåtgående blockfönster

Beskrivning

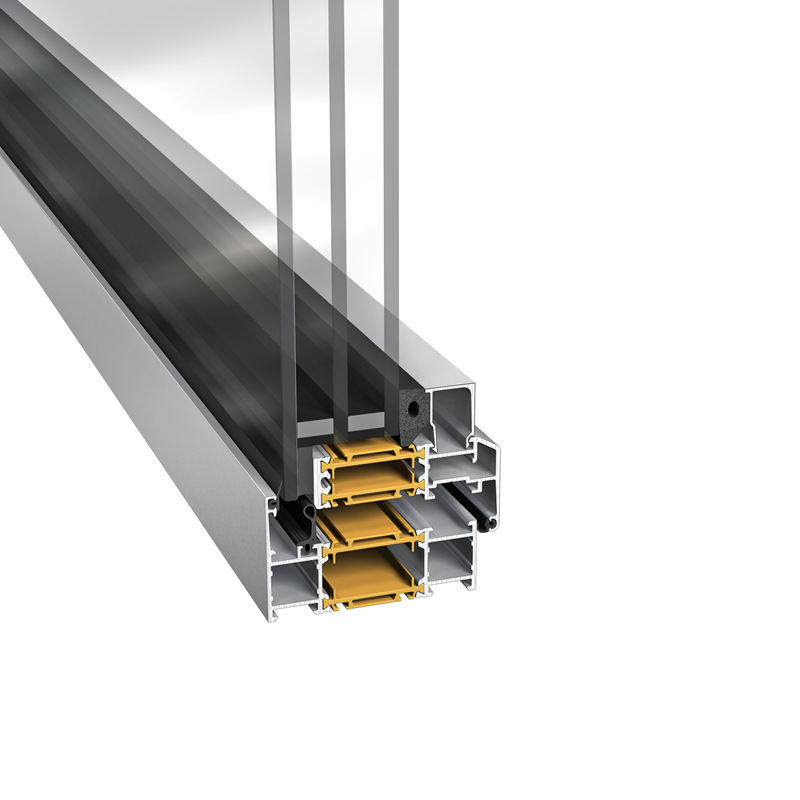

Vårt isolerade blockfönster har ett profildjup på 86 mm och är uppbyggt med glasfiberarmerade polyamidlister på 42 mm. Det inre fogbandets och isolatorns konstruktion optimerar isoleringen i profilerna. Karm och spröjsprofiler finns i flera bredder. Fönstret kan enkelt anslutas till vårt fasadsystem 4150 och glasparti 3086.

Denna produkt är tillverkad av Hydro CIRCAL® återvunnet aluminium. Läs mer här

Denna produkt är tillverkad av Hydro REDUXA® - Aluminium producerad av förnybar energi. Läs mer här

Broschyrer

Produktfördelar

UTFÖRANDE

  • Som singelfönster och som parti i kombination med öppningsbart och fast fönster.
  • Beslag. Sido- under-, över- eller undersidohängt.

Mer information

DESIGN OCH TILLVAL

Beslagsfunktioner

Undersidohängt inåtgående

Stängt

Vädring, underhängt

Öppet sidohängt

Fönsterbeslag Notter AL 18 alt. dolda gångjärn Notter AL18 VDL
Handtag x6661259
Handtag x6661261
Handtag x6661262
Handtag x6661264
Handtag x6661265
Handtag x6661266

Sidohängt inåtgående

Stängt

Öppet sidohängt

Fönsterbeslag Notter AL 18 alt. dolda gångjärn Notter AL18 VDL
Handtag x6661259
Handtag x6661261
Handtag x6661262
Handtag x6661264
Handtag x6661265
Handtag x6661266

Underhängt inåtgående

Stängt

Öppet, underhängt

Fönsterbeslag Notter AL 18 alt. dolda gångjärn Notter AL18 VDL
Handtag x6661259
Handtag x6661261
Handtag x6661262
Handtag x6661264
Handtag x6661265
Handtag x6661266

Överhängt inåtgående

Stängt

Öppet, överhängt

Fönsterbeslag Notter AL 18 alt. dolda gångjärn Notter AL18 VDL
Handtag x6661259
Handtag x6661261
Handtag x6661262
Handtag x6661264
Handtag x6661265
Handtag x6661266


Handtag

Aluminiumhandtag
Art nr: 16126

Aluminiumhandtag
låsbart
Art nr: 16131

Fönstrets placering i vägg

En förutsättning för att fönsterkonstruktionen skall klara kraven på god energihushållning och komfort är att fönstret placeras i väggens varma del. Detta innebär en placering så långt in i väggen som möjligt, vilket ger många fördelar.

Det ger goda förutsättningar för bra infästning och en väl fungerande fog. Risken för kondens minskar genom en högre yttemperatur. Fogen mellan karmprofil och vägg skall utföras som tvåstegstätning. Detta innebär en yttre regnkappa med bakomvarande luftkanal, drevning med mineralull och en invändig fog som diffusionstätning.

Anslutningar, se Elevationer och detaljer.

Glas

Glasytor som är oskyddade och placerade så att personer kan komma i kontakt med dem, ska utformas så att risken för personskador begränsas. De glasytor som avses skall dimensioneras för dynamisk påverkan av en människa. Beakta gällande normer och krav.

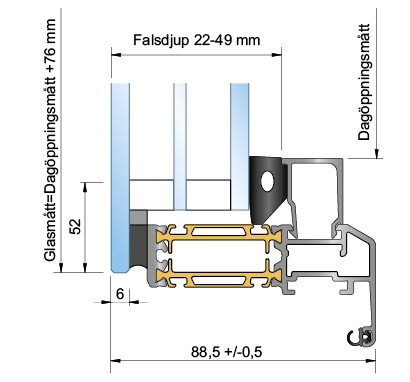

Glastjocklek 22-49 mm

Illustrationen visar de olika funktionsmått som är etablerade i fönsterbranschen och enligt MTK. Fogbanden är utförda av EPDM-gummi och finns i flera utföranden.

ELEVATIONER OCH DWG-DETALJER

Här kan du enkelt ladda ner elevationer och sektioner i .dwg-/.dxf-format:
1. Välj utförande genom att klicka på önskad text över elevationerna.
2. Klicka sedan på elevationen som är aktuell för dig.
3. Nedanför syns nu en lite större elevation med klickbara siffror. Klicka på valfri siffra för att komma åt sektionen (cross section). Ibland finns det flera sektioner som du når genom att skrolla till höger.
4. Du kan ladda ner valfri DWG- eller DXF-fil, en för varje sektion. (Save as dwg/dxf)
5. Du kan även klicka på sektionen så blir den större samt kompletteras med måttsättning och artikelnummer.

A1086-1032 717274
Save this elevation as: dwg / dxf
Click on number to view the details
A1086-1033 12371727374
Save this elevation as: dwg / dxf
Click on number to view the details
A1086-1034 71727475
Save this elevation as: dwg / dxf
Click on number to view the details

Teknisk information

U-värden fönster

Formel för beräkning av fönstrets totala U-värde med hänsysn till glas, profilandel och linjärfaktor för randzonseffekt.

Ufönster = ( Ag * Ug + Af * Uf + Ig * ψg )  /  ( Ag + Af )

INFÄSTNINGSPRINCIPER

Infästning av fönster ska ske i en stabil och anpassad väggkonstruktion. Val av montageprincip avgörs av väggtyp. Antal infästningspunkter och placering beror på fönstrets storlek.

Exempel:

Karminfästning med vridankarjärn

Karminfästning med justerbar karmhylsa

Karminfästning med bult och svetsplatta
