Fasader / glastak

SAPA 4150

PH - Passivhus

Passivhuscertifierat fasadsystem

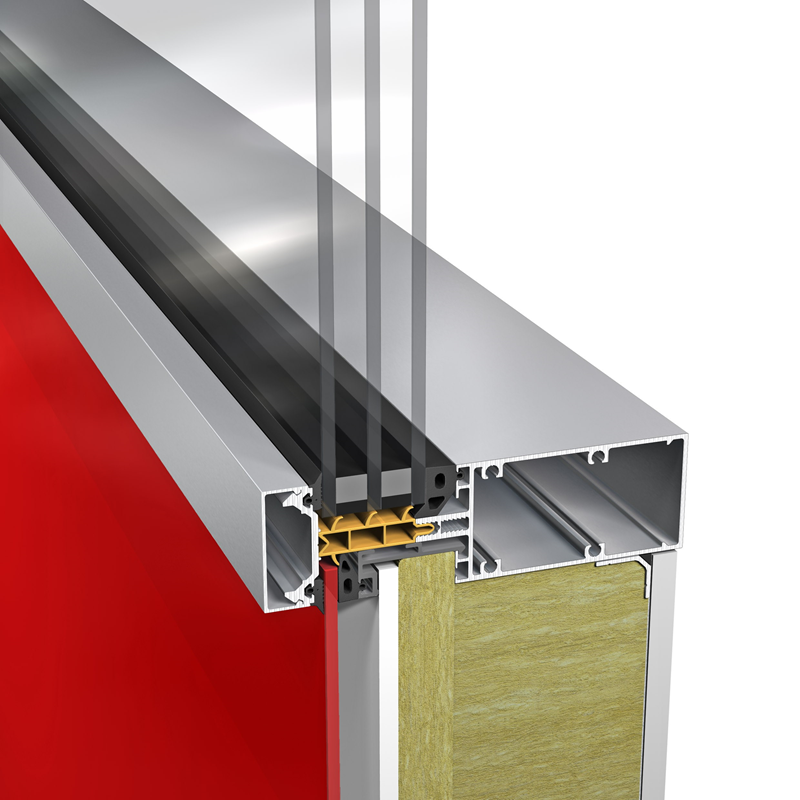

Beskrivning

4150 PH klarar de stränga passivhus-energikraven ställda av tyska certifieringsorganen Ift Rosenheim. Systemet uppnår låga U cw = 0,66 W/m2 K. Systemet grundar sig för övrigt på SAPA Fasad 4150. Där kan ni läsa mer allmänt om fasadsystemet.

Denna produkt är tillverkad av Hydro CIRCAL® återvunnet aluminium. Läs mer här

Broschyrer
SAPA Fasadkomplement
Sapa Fasad Dekorprofiler
SAPA Fasad 4150 PH
SAPA 4150 PH_DataSheet_SE.pdf
SAPA 4150 SX_PH_DataSheet_SE.pdf

Mer information

DESIGN OCH TILLVAL

Glas

Glasytor som är oskyddade och placerade så att personer kan komma i kontakt med dem, ska utformas så att risken för personskador begränsas. De glasytor som avses skall dimensioneras för dynamisk påverkan av en människa. Beakta gällande normer och krav.

Glastjocklek 33-56 mm

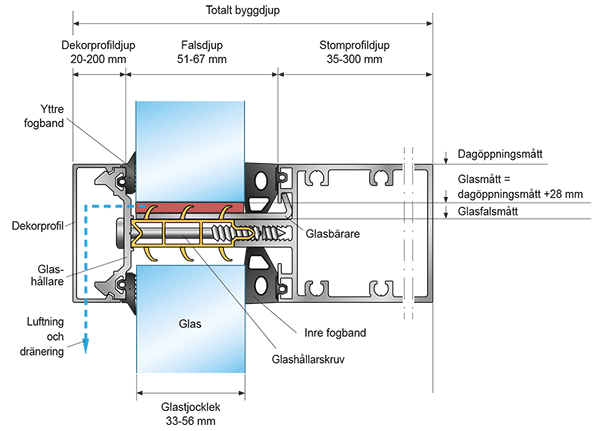

Illustrationen visar de olika funktionsmått som är etablerade i fönsterbranschen och enligt MTK. Fogbanden är utförda av EPDM-gummi och finns i flera utföranden.

Öppningsbara enheter

Fönsterkarmarna är speciellt anpassade till glasfalsen i fasadsystemet för enkelt montage. Fönstersystem 1086 SX kan utföras som undersidohängt, under-, över- och sidohängt, inåtgående.

Dörrsystem 2086 finns för inåt- respektive utåtgående samt enkel- och dubbeldörrar där karmprofilen är specialanpasad till glasfalsen i fasadsystemet för enkelt montage.

Fönster 1086 SX

- Profildjup 86 mm
- Isolerade aluminiumprofiler
- Sido-, under- eller överhängt
- Undersidohängt

Dörrar 2086 SX

- Profildjup 86 mm
- Isolerade aluminiumprofiler
- Inåt- eller utåtgående
- Enkel- eller pardörrar

Fasadkomplement

Uppfattningen om hur en glasfasads yttre visuella fog bäst gestaltas varierar från formgivare till formgivare. Vi har två olika dekorprofilsystem: Add och Expressive.

Add erbjuder inte bara en gestaltningsmöjlighet med sina synliga fästelement och sitt karakteristiska spår utan även ett flexibelt konsolsystem för infästning av solavskärmningar, åskledare, stuprör, hängrännor, skyltar och belysning.

Expressive ger dig som kreatör stor frihet att låta ljus och skugga spela över fasaden. Det går också att få egen design på dekorprofiler om så önskas.

Add, dekorprofiler

Add basprofil 42693 med gerad anslutning.

Add basdekorprofil 42693 kompletterad med kulörprofil.

Add basdekorprofil 42693 med kraftfull skruvinfästning.



Add, konsolsystem

Add basdekorprofil 42693 med stuprör

Add basdekorprofil 42693 med åskledarkabel

Add basdekorprofil 42693 anslutning solavskärmningar



Expressive, dekorprofiler

Expressive flänsprofil 42695 horisontellt kombinerat med 42227 vertikalt

Expressive dekorprofil 68827 horisontellt kombinerat med vingprofil 68823 vertikalt

Expressive flänsprofil 42695 i kombination horisontellt och vertikalt

Expressive T-profil 68819 i kombination horisontell och vertikalt

Expressive U-profil68827 i kombination horisontell och vertikalt

Expressive Pyramidprofil 42813 horisontell kombinerat med 42811 vertikalt

ELEVATIONER OCH DWG-DETALJER

Här kan du enkelt ladda ner elevationer och sektioner i .dwg-/.dxf-format:
1. Välj utförande genom att klicka på önskad text över elevationerna.
2. Klicka sedan på elevationen som är aktuell för dig.
3. Nedanför syns nu en lite större elevation med klickbara siffror. Klicka på valfri siffra för att komma åt sektionen (cross section). Ibland finns det flera sektioner som du når genom att skrolla till höger.
4. Du kan ladda ner valfri DWG- eller DXF-fil, en för varje sektion. (Save as dwg/dxf)
5. Du kan även klicka på sektionen så blir den större samt kompletteras med måttsättning och artikelnummer.

A4150-1060 110111213131415162212234717274
Save this elevation as: dwg / dxf
Click on number to view the details
A4150-1061 11011121314161822122347172749
Save this elevation as: dwg / dxf
Click on number to view the details

Teknisk information

Ange rätt material

Nu kan ni göra en liten och enkel insats som har en stor miljöpåverkan. Genom att inkludera nedan tilläggstext i er specifikation bidrar ni till ett mer miljövänligt byggande och säkerhetsställer att ert projekt får det bästa möjliga materialet vi kan erbjuda:

"Materialet i fasadsystemet skall vara EPD-certifierat aluminium med låg miljöpåverkan av typ CIRCAL 75R eller likvärdigt, tillverkat av minst 75% uttjänt och återvunnet aluminium från rivningsmaterial."

Önskar ni bygga hållbart och miljövänligt?

Som aluminiumexperter har vi tagit fram vår miljövänligaste aluminiumlegering någonsin: CIRCAL 75R. Den är gjort på minst 75% uttjänt och återvunnet aluminium av rivningsbyggmaterial som vi har smält om till nytt aluminium. Resultatet är att det innehåller betydligt mindre växthusgaser än genomsnittet; endast 2,3 kg CO2/kg Al att jämföra med ett världsgenomsnitt på 18 kg CO2/kg Al. Dessutom garanterar vi dess egenskaper genom oberoende certifiering av DNV GL och med EPD-miljödeklaration som bevis.

Det kallar vi för miljöfördelar - tillsammans kan vi bygga Sverige hållbarare!
