Avantis 75

I - Isolerend

Thermisch raamsysteem

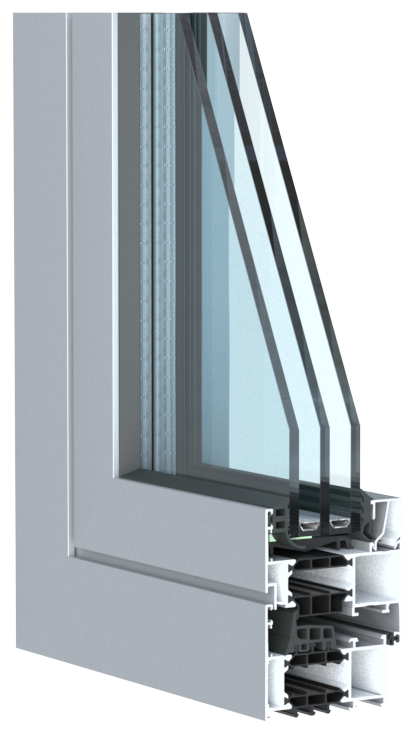

grijs aluminium raam hoekmodel met driedubbel glas en isolatie voor thermische prestaties

Kenmerken

Avantis 75-profielen hebben drie kamers en buisvormige, glasvezelversterkte polyamidestrips van 40 mm om de warmtegeleiding drastisch te verminderen. Daarom scoort Avantis 75 bijzonder hoog op vlak van warmte-isolatie en biedt het systeem een verbeterde totale isolatie. Dit zorgt voor een lager energieverbruik en is bijgevolg positief voor het milieu.

Het systeem is beschikbaar in 4 isolatieniveaus om beter aan de bouweisen te kunnen voldoen.
De maximale glasdikte bedraagt 60 mm voor het kaderprofiel en 70 mm voor het vleugelprofiel, de minimale beglazingsdikte is 4 mm.
Thermische waarden volgens EN ISO 10077-2
Alle standaardzonwering- en ventilatiesystemen zijn eenvoudig te integreren in Avantis 75.

Documentatie

PB-A75_NL-LR.pdf

Downloads

Productvoordelen

Prestaties

Thermische isolatie:
Uf = 1,6 W/m²K - 1,9 W/m²K
Verbeterde thermische beglazingsrubbers
Thermisch performante middendichting (co-extrusie)
Luchtdichtheid: klasse 4
Waterdichtheid: E1200
Windweerstand: C5
Akoestische isolatie: Rw (C; Ctr) = 50 (-2;-4) dB

Veiligheid

Inbraakwerendheid: RC2/RC3
Brandwerendheid - op aanvraag

DESIGN

Classic (recht)
Softline (afgerond)
Rustic (decoratief)
HV (verborgen vleugel)

Afmetingen

Bouwdiepte kader: 75 mm
Vleugeldiepte: 85 mm
Max. beglazing vleugel: 70 mm
Max. afmetingen raam 1600 mm x 2400 mm (BxH)
Overige afmetingen op aanvraag

Meer informatie

Toepassingen

Technische handleiding

BIM

BIM OBJECTS AVANTIS 75

TechTip SAPA

TECHTIP is het downloadplatform van Hydro Building Systems voor architecten en constructeurs die SAPA aluminium profielen willen toepassen in hun realisaties. U vindt er een overzicht van het SAPA gamma voor uw markt aan de hand van technische profieltekeningen, doorsnedes, handleidingen en catalogi, technische infos en updates, montage- en installatierichtlijnen, en commerciële documentatie.

Registreer u hier op Techtip Sapa
