Facade / glastage

SAPA 5050 SG

SG - System Glazing

Facadesystem med minimal glasholder

Beskrivelse

5050 SG, System Glazing består af 50 mm brede isolerede aluminiumprofiler med en udvendig glasholder på kun 32 mm. Den udvendige glasholder monteres med forsænkede skruer, hvilke kan skjules. Fals til 2- og 3-lags termorude.

Profilerne er udformede med henblik på at give maksimal stabilitet mod dimensionerende laster. Systemet kan på enkel vis sammenbygges med oplukkelige enheder.

Brochurer
SAPA 5050 SG
SAPA Decorative Profile DK

Produktfordele

Udførelse

  • Velisolerede profiler.
  • Facadeprofiler. Rektangulære, 60-180 mm profildybde.
  • Oplukkeligt vindue med skjult ramme.
  • Døre. Hængslede døre og skydedøre kan på enkel vis indbygges.

Høj ydeevne

  • Klassificering. I henhold til gældende EN-standarder.

Mere information

Design og muligheder

U-værdi fyldninger

Fyldninger i facadesystem 5050 SG leveres kun med Vaku Paneel.

Overflade: Glas, aluminiumplade, stålplade er standard
Farver: På glas og plade jf. RAL, NCS eller DB (Akzo Nobel)
Størrelser: Min. 350x350 mm, Max 2400x4500 mm
Lydreduktion: Ved kombination glas og 3 mm stålplade Rw 42 dB
Brand: Vaku Paneel klassificeres som ubrændbar
U-værdi: Fra 0,29- 0,16 W/m2 K



Glas

Uafskærmede glasflader skal udformes så risikoen for personskader begrænses. Glasfladerne skal dimensioneres for dynamiske personbelastninger. Vær opmærksom på gældende normer og krav (BR10).

Glastykkelse 26-41 mm alt. 46-51 mm.

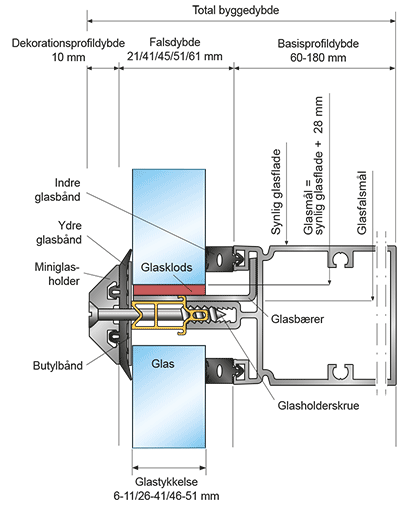

Illustrationen viser de forskellige funktionsmål der er alment anvendt i vindues- og facadebranchen. I øvrigt henvises til GS' anvisninger for montage. Fugebåndet består af EPDM-gummi og findes i flere udførelser.

Oplukkelige enheder

Fasadesystemet kan på enkel vis kompletteres med oplukkeligt, udadgående vindue 4074 samt dør 2086.

Vindue 4074 er tilpasset til integrering i facadesystemet. Vinduet kan leveres som top- eller sidestyret udadgående facadevindue.

Dørsystem 2086 findes til ind- og udadgående, samt enkelt- og dobbeltdøre.

Facadevindue 4074

-     Profildybde 84 mm
-     Isolerede aluminiumprofiler
-     Fals til 2-lags thermorude



Dør 2086 SX

-     Profildybde 86 mm
-     Isolerede aluminiumprofiler
-     Indad- eller udadgående
-     Enkelt- eller dobbeltdøre
-     Fals til 2- og 3-lags glas



U-værdi glasfacader

Formel for beregning af facadens samlede U-værdi under hensyntagen til glas, profilandel og lineær transmissionskoefficient for randzonen.

Ufacade = ( Ag * Ug + Af * Uf + Ig * ψg )  /  ( Ag + Af )

Kontakt Projektsupport for mere information.

Opstalter og detaljer

A5050-1014 10111617781828384
Save this elevation as: dwg / dxf
Click on number to view the details
A5050-1015 110163
Save this elevation as: dwg / dxf
Click on number to view the details
A5050-1002 10141721222331323334
Save this elevation as: dwg / dxf
Click on number to view the details
A5050-1012 1111316234
Save this elevation as: dwg / dxf
Click on number to view the details
A5050-1013 110163
Save this elevation as: dwg / dxf
Click on number to view the details
A5050-1001 110111213131314141622122345681828384
Save this elevation as: dwg / dxf
Click on number to view the details
A5050-1010 110131314141623456
Save this elevation as: dwg / dxf
Click on number to view the details
A5050-1011 1101212121635
Save this elevation as: dwg / dxf
Click on number to view the details

Teknisk information

Ange rätt material

Nu kan ni göra en liten och enkel insats som har en stor miljöpåverkan. Genom att inkludera nedan tilläggstext i er specifikation bidrar ni till ett mer miljövänligt byggande och säkerhetsställer att ert projekt får det bästa möjliga materialet vi kan erbjuda:

"Materialet i fasadsystemet skall vara EPD-certifierat aluminium med låg miljöpåverkan av typ CIRCAL 75R eller likvärdigt, tillverkat av minst 75% uttjänt och återvunnet aluminium från rivningsmaterial."

Önskar ni bygga hållbart och miljövänligt?

Som aluminiumexperter har vi tagit fram vår miljövänligaste aluminiumlegering någonsin: CIRCAL 75R. Den är gjort på minst 75% uttjänt och återvunnet aluminium av rivningsbyggmaterial som vi har smält om till nytt aluminium. Resultatet är att det innehåller betydligt mindre växthusgaser än genomsnittet; endast 2,3 kg CO2/kg Al att jämföra med ett världsgenomsnitt på 18 kg CO2/kg Al. Dessutom garanterar vi dess egenskaper genom oberoende certifiering av DNV GL och med EPD-miljödeklaration som bevis.

Det kallar vi för miljöfördelar - tillsammans kan vi bygga Sverige hållbarare!

Projekt med facade / glastage SAPA 5050 SG

Villa Jaune, Helsinki

Finland

Object and location: Villa Jaune, Helsinki
Building year: 2013
Architect: Professor Jyrki Tasa, Arkkitehdit NRT Oy
Fabricator: Imera Oy

Facades: Sapa 5050 SG
Glazing bead: vertically 42651, horizontally 42227
Doors: Sapa 2074
Windows: Sapa 1074 SX
Glazed Roof: Sapa 5050
Colour: Powder coating RAL 7011

Photographer: Jussi Tiainen

Kuna Group, Rosersberg

Sweden

Facility: Kuna Group
Place: Rosersberg, Sweden
Construction year: 2010-2011
Architect: Magdalena Kaczynska and Killenkrysset AB
Fabricator: Rockpart

Facades: Sapa 5050 SG
Window wall section: Sapa 4150
Doors: Sapa 2074 and 2050
Surface finish: Powder coating RAL 7015 and RAL 9010 and black anodising Hx-50

Photography: Hans Bonnevier

Cathedral Forum, Lund

Sweden

Facility and town: Cathedral in Lund
Construction year: 2010-2011
Fabricator: Preconal Fasad AB
Proprietor: Cathedral Council in Lund
Architect: Carmen Izquierdo Arkitektkontor AB

Facades: Sapa 4150 SSG, 5050 SG, 4150, Opening windows Sapa 4074 in facade
Windows: Sapa 1074. Outward opening roof lights
Doors: Sapa 2074
Surface finish: Black on the outside and white on the inside

Photography: Åke E:son Lindman

AMOPLANT, Jelgava

Latvia

Facility: AMOPLANT
Construction year: 2008-2009
Proprietor: SIA EKA
Fabricator: SIA Pontium
: Māris Jostiņš, SIA RUP

Facades: Sapa 4150, 5050SG
Windows: Sapa 1074, 4074
Doors: Sapa 2074, 2074 folding
Surface finish: mainly RAL 5007, 1074 windows – RAL 1017

Photography: Hans Bonnevier

Öresund Power Plant, Malmö

Sweden

Facility: Öresund Power Plant
Construction year: 2008-2009
Fabricator: GlasLindberg Fasad AB
Proprietor: E.ON
Architect: New Line Arkitekter AB

Facades: Sapa 4150
Glazed roof: Sapa 5050
Surface finish: Glazed roof – powder coated, RAL 7035, facade – NCS S 5050-B30G on the outside, RAL 7035 on the inside

Photography: Hans Bonnevier

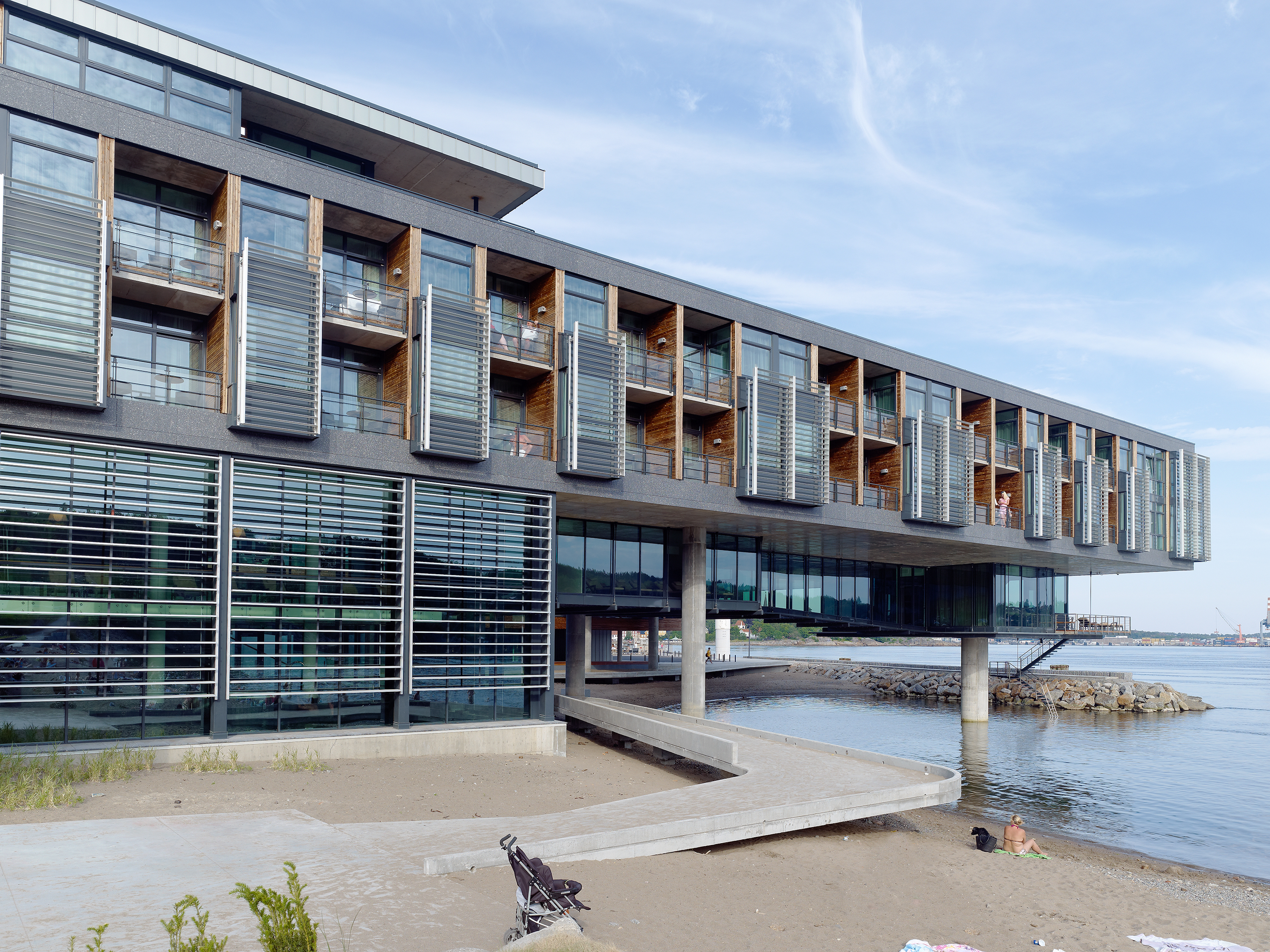

Farris Bad, Larvik

Norway

Facility: Farris Bad
Construction year: 2008
Proprietors: Stein-Erik Hagen and Mille-Marie Treschow
Fabricator: H-Glass AS

Facades: Sapa 4150
Windows: Sapa 1074, inward opening
Doors: Sapa 2050, 2074
Glazed roofs: Sapa 5050
Solar shading: Sapa 4550 Bow
Surface finish: Powder coating RAL 701
Surface finish solar shading: Clear anodising
Glass: SGG COOL-LITE SKN 155

Photography: Hans Bonnevier
