Facade / glastage

SAPA 4150

PH - Passivhus

Passivhus-certificeret facadesystem

Beskrivelse

4150 PH opfylder de strenge passivhus-energikrav som det tyske certifieringsorgan IFT Rosenheim stiller. Systemet opnår lav Ucw = 0,66 W/m2K.

Læs mere om Hydro CIRCAL®.

Brochurer
SAPA 4150 PH
Facade Complements
4150-4150 SX-4150 PH DK

Mere information

Design og muligheder

Glas

Uafskærmede glasflader skal udformes så risikoen for personskader begrænses. Glasfladerne skal dimensioneres for dynamiske personbelastninger. Vær opmærksom på gældende normer og krav (BR10).

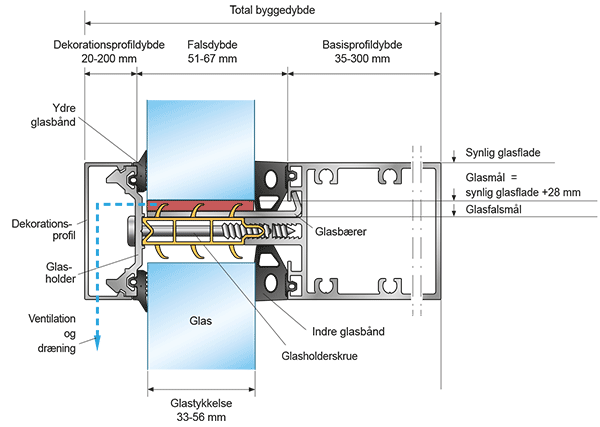

Glastykkelse 33-56 mm



Illustrationen viser de forskellige funktionsmål der er alment anvendt i vindues- og facadebranchen. I øvrigt henvises til GS' anvisninger for montage. Fugebåndet består af EPDM-gummi og findes i flere udførelser.

Oplukkelige enheder

Vindueskarmene er tilpasset til glasfalsen i facadesystemet for let montage. Vinduessystem 1086 SX kan leveres som side/bund-, bund-, top-, og sidehængt indadgående.

Dørsystem 2086 findes til ind- og udadgående samt enkelt- og dobbeltdøre, hvor karmprofilen er tilpasset til glasfalsen i facadesystemet for let montage.

Vindue 1086 SX

-     Profildybde 86 mm
-     Isolerede aluminiumprofiler
-     Side-, bund- eller tophængt
-     Side-/Bundhængt

Dør 2086 SX

-     Profildybde 86 mm
-     Isolerede aluminiumprofiler
-     Indad- eller udadgående
-     Enkelt- eller dobbeltdøre

Komplementering til facader

Sapa Byggesystem ønsker at tilbyde løsninger der udnytter materialet aluminiums gode egenskaber fuldt ud, ikke mindst friheden til at formgive. Vi har to forskellige dekorprofiler: Add og Expressive.

Add er ikke bare en ny udformingsmulighed med sine synlige fastgørelseselementer og sit karakteristiske spor, men også et fleksibelt konsolsystem til fastgørelse af solafskærmning, lynafledere, nedløbsrør, tagrender, skilte og belysning.

Expressive giver dig som kreatør stor frihed til at lade lys og skygge spille over facaden. Det er også muligt at få sit eget design på dekorprofiler hvis det ønskes.



Add, dekorprofiler


Add basisdekorprofil 42693 med geret "Picture frame"- samling.


Add basisdekorprofil 42693 kompletteret med farvet udfyldningsliste.


Add basisdekorprofil 42693 med kraftfuld skruefastgørelse.



Add, konsolsystem


Add basisdekorprofil 42693 med nedløbsrør


Add basisdekorprofil 42693 med lynafleder


Add basisdekorprofil 42693 til fastgørelse af solafskærmning.



Expressive, dekorprofiler


Expressive dekorprofil 42695 horisontalt kombineret med 42227 vertikalt


Expressive dekorprofil 68827 horisontalt kombineret med 68823 vertikalt


Expressive dekorprofil 42695 i vertikal/horisontal kombination


Expressive dekorprofil 68819 kombineret vertikalt/horisontalt


Expressive dekorprofil 68827 kombineret  vertikalt/horisontalt


Expressive dekorprofil 42813 horisontalt, kombineret med 42811 vertikalt

Opstalter og detaljer

A4150-1060 110111213131415162212234717274
Save this elevation as: dwg / dxf
Click on number to view the details
A4150-1061 11011121314161822122347172749
Save this elevation as: dwg / dxf
Click on number to view the details

Teknisk information

Ange rätt material

Nu kan ni göra en liten och enkel insats som har en stor miljöpåverkan. Genom att inkludera nedan tilläggstext i er specifikation bidrar ni till ett mer miljövänligt byggande och säkerhetsställer att ert projekt får det bästa möjliga materialet vi kan erbjuda:

"Materialet i fasadsystemet skall vara EPD-certifierat aluminium med låg miljöpåverkan av typ CIRCAL 75R eller likvärdigt, tillverkat av minst 75% uttjänt och återvunnet aluminium från rivningsmaterial."

Önskar ni bygga hållbart och miljövänligt?

Som aluminiumexperter har vi tagit fram vår miljövänligaste aluminiumlegering någonsin: CIRCAL 75R. Den är gjort på minst 75% uttjänt och återvunnet aluminium av rivningsbyggmaterial som vi har smält om till nytt aluminium. Resultatet är att det innehåller betydligt mindre växthusgaser än genomsnittet; endast 2,3 kg CO2/kg Al att jämföra med ett världsgenomsnitt på 18 kg CO2/kg Al. Dessutom garanterar vi dess egenskaper genom oberoende certifiering av DNV GL och med EPD-miljödeklaration som bevis.

Det kallar vi för miljöfördelar - tillsammans kan vi bygga Sverige hållbarare!

Projekt med facade / glastage SAPA 4150

Hälsocenter Lindesberg

Sweden

Arkitekt: White Arkitekter
Facadeentreprenør : Glaslindberg Fasad
Produkter: Facade SAPA 4150, Tag SAPA 5050, Døre SAPA 2086 / SAPA 2050
Foto: Åke E:son Lindman &White

Citypassagen, Örebro

Sweden

Project: Citypassagen
Location: Örebro, Sweden
Architect: Roof Arkitekter

Photograpy: Erik Wik

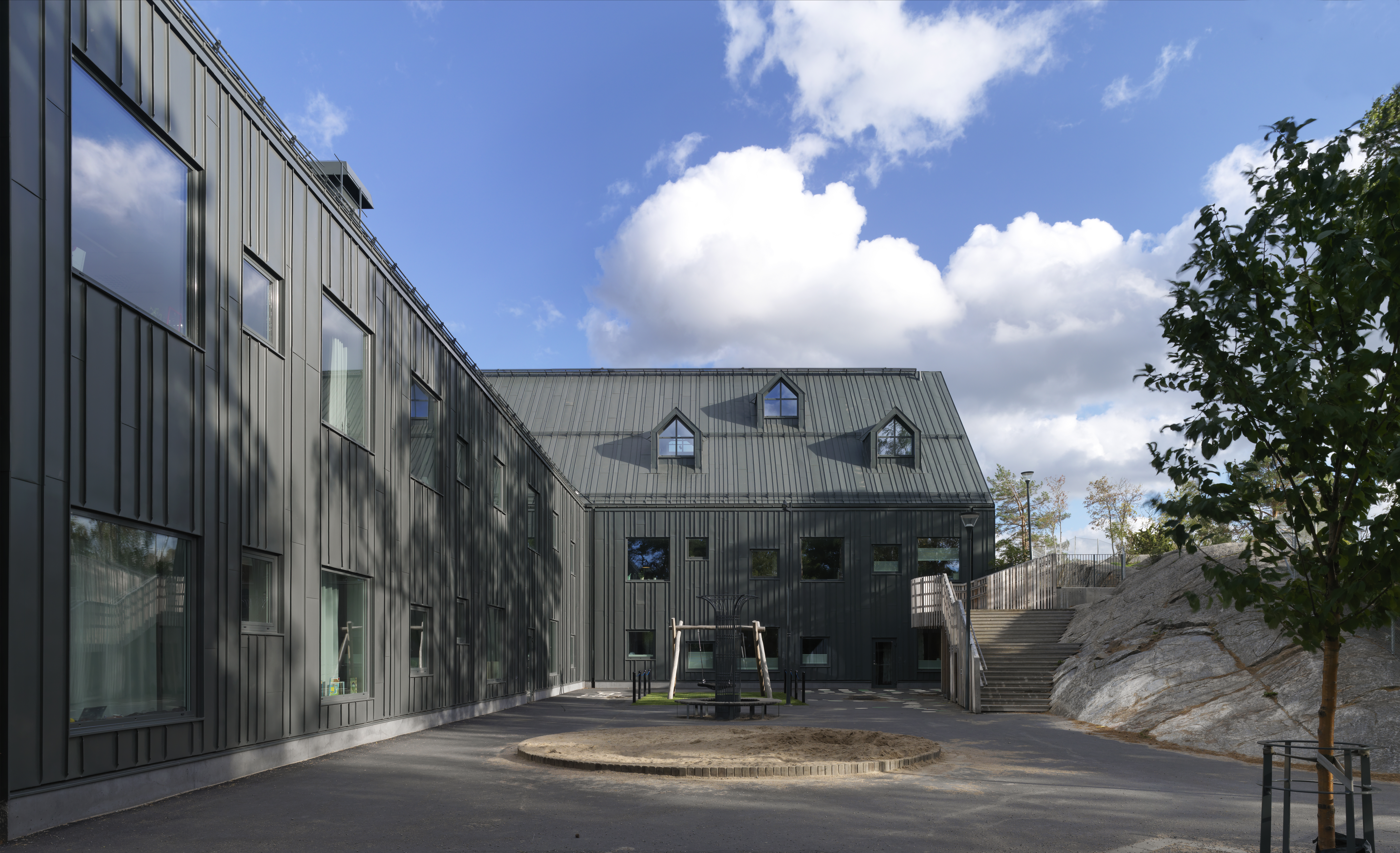

Långbrodalskolan, Stockholm

Sweden

Project: Långbrodalskolan
Location: Stockholm, Sweden
Architect: NIRAS Arkitekter

Photograpy: Erik Wik

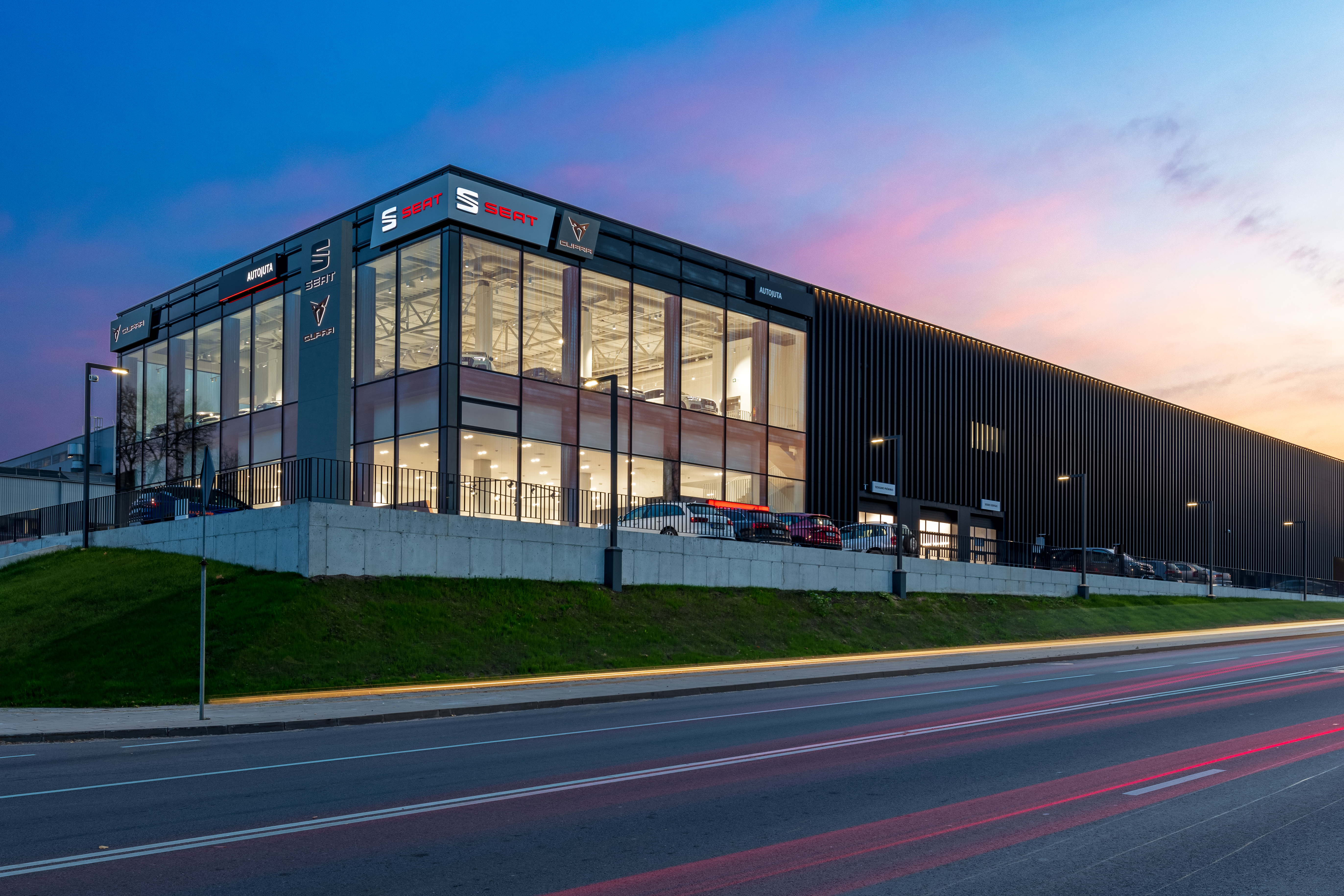

Autojuta / SEAT Showroom, Vilnius

Lithuania

Project: Autojuta / SEAT Showroom
Location: Vilnius, Lithuania
Architect: VILTEKTA

Photograpy: Evaldas Lasys

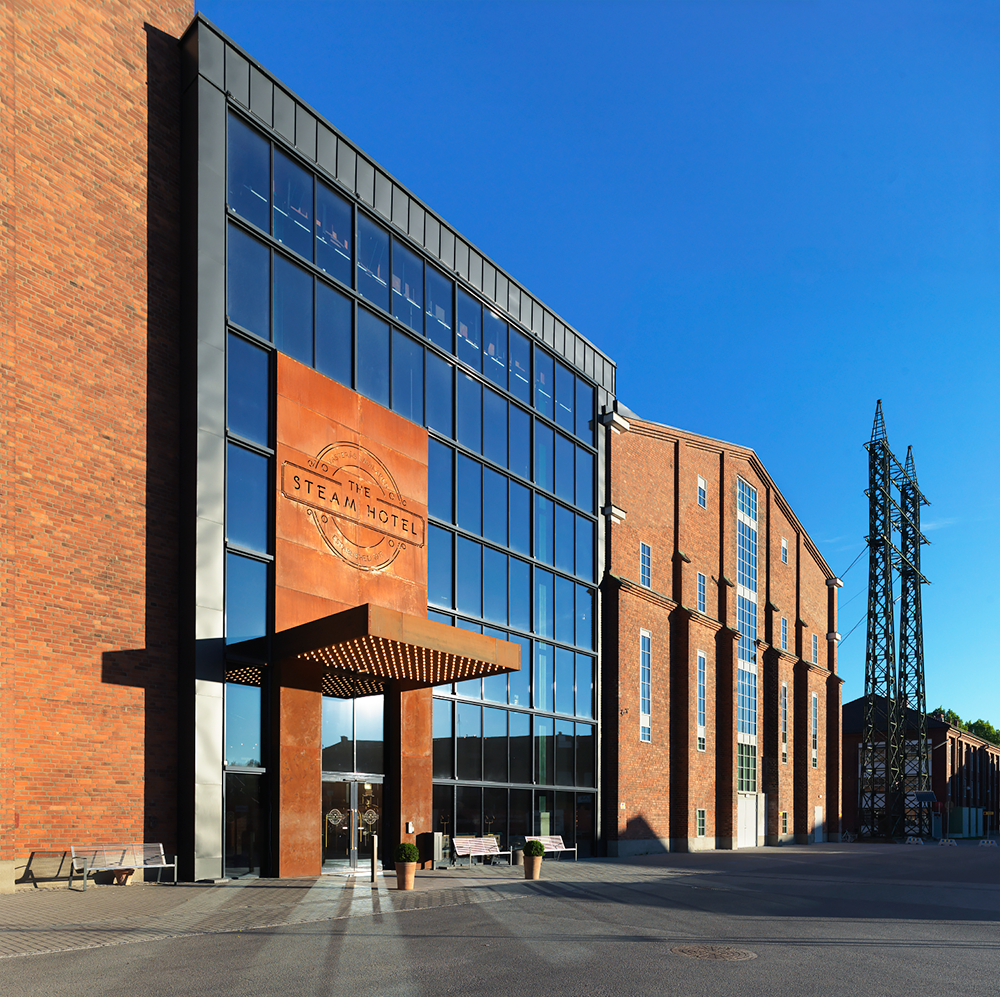

The Steam Hotel, Västerås

Sweden

Project: The Steam Hotel
Location: Västerås, Sweden
Architect: Ess Group

Photograpy: Erik Wik

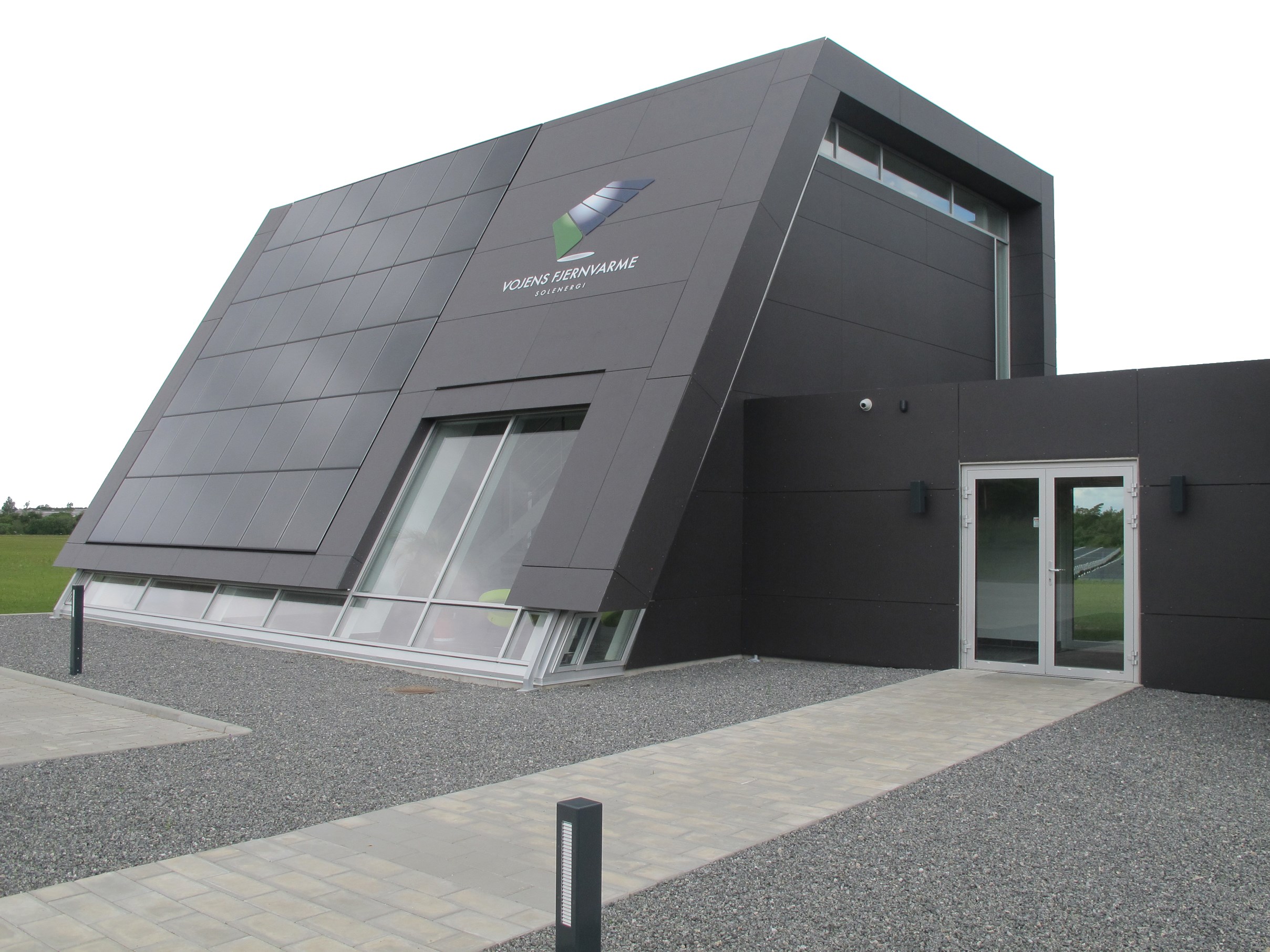

District Heating Power Plant, Vojens

Denmark

Facility: Vojens Fjernverme
Place: Vojens, Danmark
Construction year: 2011
Architect: Tegnestuen Mejeriet A/S
Fabricator: Ejnar Christiansen Sølsted A/S
Proprietor: Jorton A/S, Rødekro

Facades: Sapa 4150
Glazed roof: Sapa 5050
Doors: Sapa 2074
Windows: Sapa 1074
Surface finish: Clear anodised

Photography: Jan Møller Madsen
